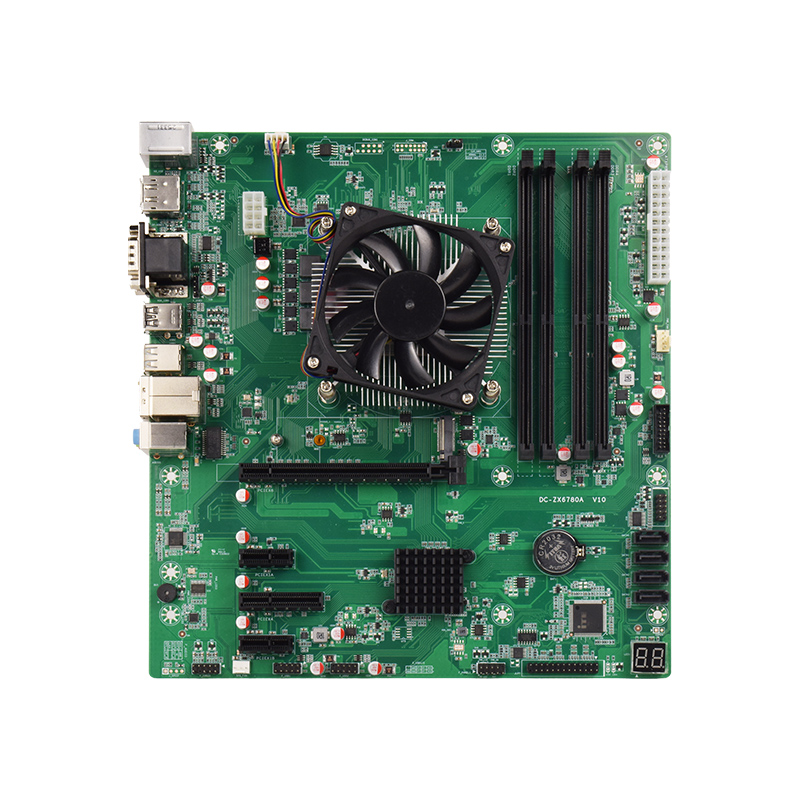

DC_ZX6780A是定昌基于兆芯国产八核2.7ghz的KX-U6780A处理器研发的信创国产化工控主板，支持DDR4内存,支持双显(VGA,HDMI 4K,DP 4K),多达14路USB,支持PCIe_X16/X1/X4扩展，2路RS232，1路nvme,4路sata，1路千兆以太网，支持看门狗，定时开关机，以及SM3,SM4国密算法支持，兼容win7,win10,麒麟系统,统信UOS，满足政务,消费电子的工控一体机及电脑主机,自助机等业务设备场景。

价格：

￥0.00

产品特点：

国产化芯片,国产化系统,SM3,SM4国密算法

支持系统：

WIN7,WIN10,麒麟系统,统信UOS

主板尺寸：

ATX 305mm*244mm

CPU：

兆芯开先KX-U6780A

网口：

RTL 8111H 千兆

芯片组：

ZX-200

内存DDR：

4*DDR4 2666MHz 最高128GB（四内存通道）

显示输出：

1*VGA,1*HDMI 4K,1*DP 4K

存储扩展：

1*M.2 NVME,4*sata3.0

PCIE通道：

1*PCIE_X16,1*PCIE_X4,2*PCIE_X1

13378450634 规格书下载申请样品

产品保证

源头工厂

退换无忧

1~3年质保

采购简单

资料齐全

技术支持

上一个： DC_EN588_工业级RK3588(j)宽温宽压边缘计算盒子

下一个： DC_COB588SA

产品详情

安卓固件

Linux固件

国产系统固件

其他固件

| DC_ZX6780A主板接口说明

| DC_ZX6780A主板规格参数

主板尺寸	ATX 305mm * 244mm
电源支持	建议ATX 电源 150W 及以上
处理器	上海兆芯KX-U6780A 芯片组 ZX-200
内存	4*DIMM DDR4 2666MHz 最大支持 128GB（四内存通道）
显示芯片	集成核显ZX C-960
显示输出	IO 接口：1VGA、1HDMI、1*DP 可支持单显、双显同步/异步输出（复制屏、扩展屏）；
显示输出	HDMI/DP 支持 4K 输出 3840X2160@60Hz
USB	（13USB 接口）IO 接口：2USB3.0、2USB2.0；内置插针：4USB2.0
存储	1M.2 Key M（仅支持 NVME 协议 PCIE 3.0 X2）（2260/2280mm）、内置接口：4SATA3.0
PCIE 通道	1PCIE_X16、1PCIE_X4、2*PCIE_X1
量子芯片	量子随机数发生器QRNG-10
I/O 芯片	IT8625E
网卡	RTL8111H（1.0Gbps 千兆）
音频	声卡ALC897
其他IO 接口	1PS/2，1COM1(DB9),1RJ45（千兆网口），1LINE_OUT（3.5mm 音频输出）, 1MIC_IN（3.5mm 麦克风输入）；1TYPE_C（仅限 USB2.0 功能）
其他内置插针	1ATX_4Pin，1COM2，1AUTO_ON，1F_PANEL，1CPU_FAN，2SYS_FAN，1CLR_CMOS， 1SPEAKER，1*SATA_PWR
BIOS	百敖UEFI BIOS，支持上电自启、定时开机、看门狗等
使用环境	工作温度：-5～50°C 工作湿度：5%～95% ，无冷凝存储温度：-20～70°C
操作系统	支持Windows 7、Windows 10、国产麒麟、统信 UOS 等

| CPU参数信息

CPU 平台	上海兆芯KX-6000 系列
CPU 型号	KX-U6780A
主频	2.7GHz
核数	8
线程	8
CPU 功耗（TDP）	35W
主板满载功耗	约100W

| 产品可订购型号

CPU 型号	上海兆芯KX-U6780A
显示	DP、HDMI、VGA
USB	6USB3.0 7USB2.0
网口	1
串口	2*RS232
PCIE	1PCIE X16 1PCIE X4 2*PCIE X1
内存槽	4*DIMM
存储	1M.2 Key-M 4SATA3.0
电源	ATX
