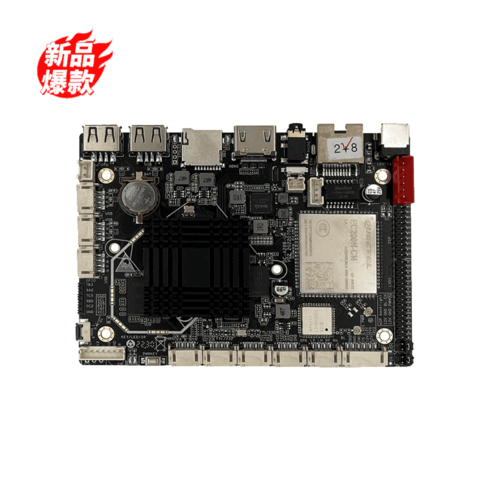

DC_A288_UN_V02，定昌&联通合作推出,物联网5G应用安卓主板,享受流量补贴,性价比超高,采用RK3288主控,支持横竖屏播放,双屏同显,双屏异显,可输出4K,功能强大,支持GPS,4G,POE,GPIO,TTL,RS232/485常用接口，适配android/debian/ubuntu操作系统。

价格：

￥1.00

规格：

可支持人脸算法,微信,支付宝等模组

产品特点：

4G,5G,WIFI,蓝牙,GPS北斗支持

支持系统：

安卓,linux系统,ubuntu,debian,qt,buildroot

类型：

RK3288

试用支持：

支持测样1个月

16620041161 在线留言

产品保证

源头工厂

退换无忧

1年质保

官方正品

资料齐全

技术支持

产品详情

资料下载

PCB尺寸图


核心器件
CPU	RK3288 四核 32 位 ARM Coretex-A17 内核架构，28nm 工艺设计，运行主频为 1.6GHz
GPU	Mali-T764 GPU,支持 AFBC(帧缓冲压缩），支持 OpenGL ES 1.1/2.0/3.1, OpenCL,DirectX9.3，内嵌高性能 2D 加速硬件
内存	1GB/2GB(默认)/4GB
存储器	EMMC 8G(默认)/16/32G/64G(可选)
存储器扩展	最高支持 128GB 的 TF 卡扩展
显示接口
HDMI 接口	HDMI2.0 最大支持 3840x2160 输出
LVDS 接口	1 个，LVDS 接口（单路，6 位双路，8 位双路），最大支持分辨率 1920×1080
EDP 接口	1 个，支持分辨率 1920x1080
MIPI DSI	1 个，支持分辨率 1920x1080
音频接口
耳机座接口	1 路麦克风单声道输入（模拟信号输入），1 路音频双声道输出（模拟信号输出）
功放接口	左右双声道输出，支持 8Ω 10W 双喇叭
麦克风接口	1 路麦克风单声道输入（模拟信号输入）
网络支持
以太网	1 个标准 RJ45 接口，10/100M 自适应以太网
WIFI/蓝牙	板载 WIFI/BT 模块，支持 WiFi 2.4GHz/5GHz（5GHz 选配），支持 802.11a/b/g/n/ac 协议，支持 Bluetooth 4.0（支持 BLE）
移动网络	连接 3G/4G 模块
基本接口
USB 2.0	4 个 USB Host 接口（1 个外置标准 USB 座子，3 个 2.0mm-4P 插座），用于外接高清 USB 摄像头、U 盘、键盘鼠标等设备
USB OTG	1 个 USB OTG 接口用于调试系统，更新固件，也可设置为 Host 模式
串口	4 路串口，其中 3 路 TTL 串口（2 路可复用为 RS232 串口，1 路可复用为 RS485）,1 路 TTL调试串口（可改为普通 TTL 串口使用）
GPIO 口	5 个 IO 口，支持输入、输出使用
板载 RTC	支持实时时钟，1220 纽扣电池供电
定时开关机	支持
IIC 接口	1 路标准的 I2C 接口，可用于触摸、通讯
红外接收	1 路红外接收头，支持红外遥控功能
其他
操作系统	Android 5.1/Android 7.1/Android 11/debian/ubuntu18.04/buildroot
电源插座	1 个外置 DC12V 输入插座（DC-5.5*2.5MM 母座），一个 6P 输入插座（2.54mm-6P，支持开关电源 STANDBY 功能）
建议电源规格	12V 2-5A（根据外设功率选择）
系统升级	支持 PC/U 盘/TF 卡升级
工作环境
工作温度	0℃～70℃，推荐 5℃～35℃
工作湿度	10％～90％，无凝露
存储温度	-30℃～75℃，推荐常温下存储

序号	类型	项目	下载链接	备注
1	规格书	规格书	下载
2	结构图	结构图	下载
3	固件	固件	下载	提取码: v5ir
4	屏参	屏参	下载	提取码: f21h
5	工具	平台工具	下载	提取码: tfvt
6	认证资料	认证资料	下载
7	API	API	下载	提取码: ds3q
8	视频教程	视频教程	下载
9	系统功能说明书	固件烧写流程	下载
10	串口说明	串口说明	下载
11	双屏异显	双屏异显	下载	提取码：bj6o
12	双屏双触	双屏双触	下载
13	固件修改工具	固件修改工具	下载	提取码: v2xi
