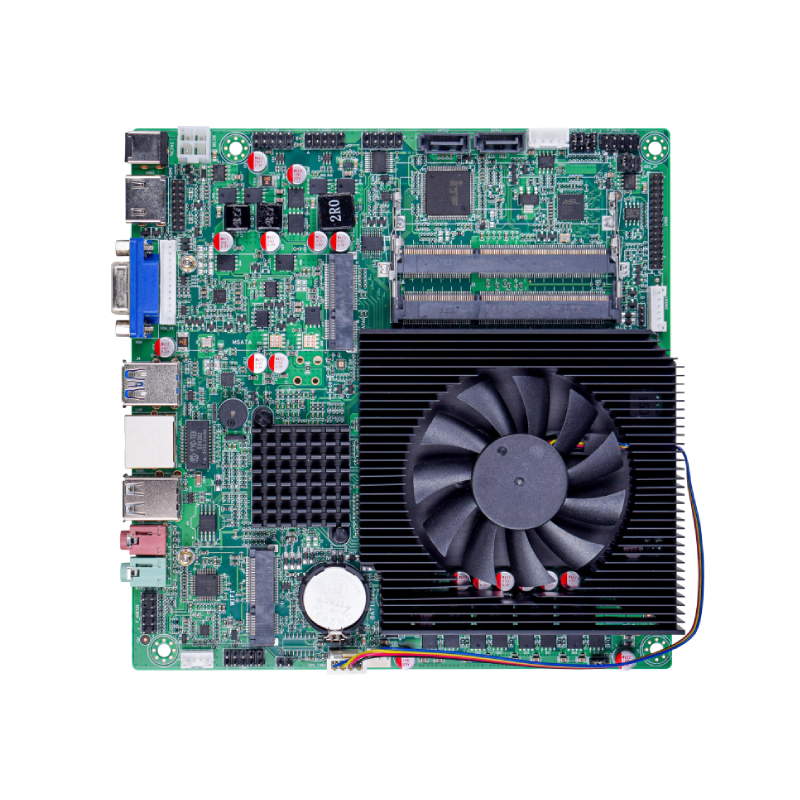

DC_AIOM6

主板尺寸

ITX 170mm * 170mm

电源支持

建议12V/ 6A 及以上

处理器

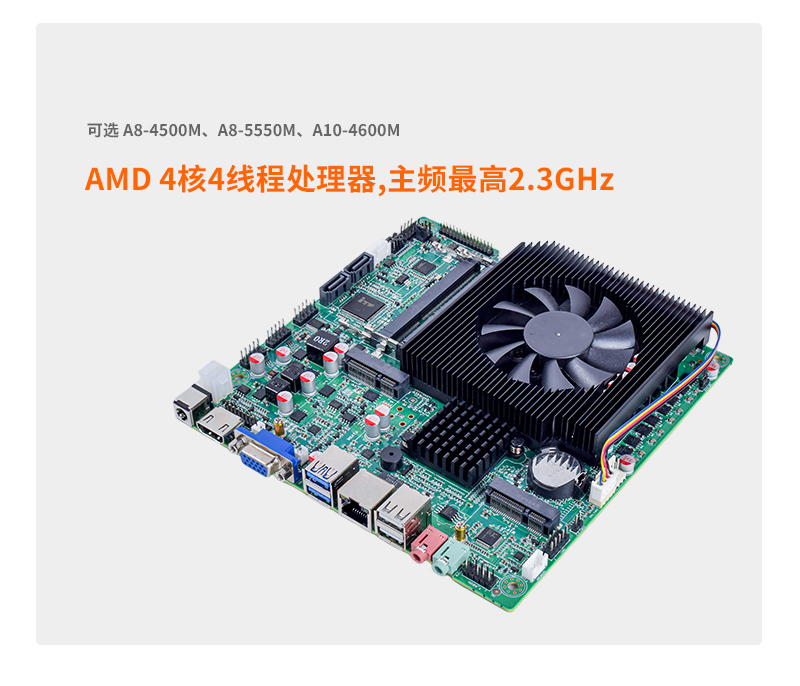

AMD A8-4500M / A8-5550M / A10-4600M

芯片组

AMD   A70M

内存

2*SO-DIMM DDR3L 1600MHz 最大支持 16GB （双内存槽）

显示芯片

集成显卡AMD Radeon™ HD

显示输出

IO 接口：1*VGA、1*HDMI ；内置插针：1*LVDS、1*VGA_H、1*JHDMI

可支持双显、三显同步/异步输出（复制屏、扩展屏）

VGA/HDMI/LVDS：最大支持分辨率 1920*1080@60Hz

USB

（8*USB 接口）IO 接口：2*USB3.0 、2*USB2.0；内置插针：4*USB2.0

音频

声卡Realtek ALC897+NS4251，功放支持 3W@4Ω ；1.7W@8Ω

网卡

RTL8111H 千兆

存储

1*MSATA、内置接口：2*SATA3.0

扩展槽

1*Mini_PCIE（支持 WIFI 模块）

I/O 芯片

IT8784E-I

其他IO 接口

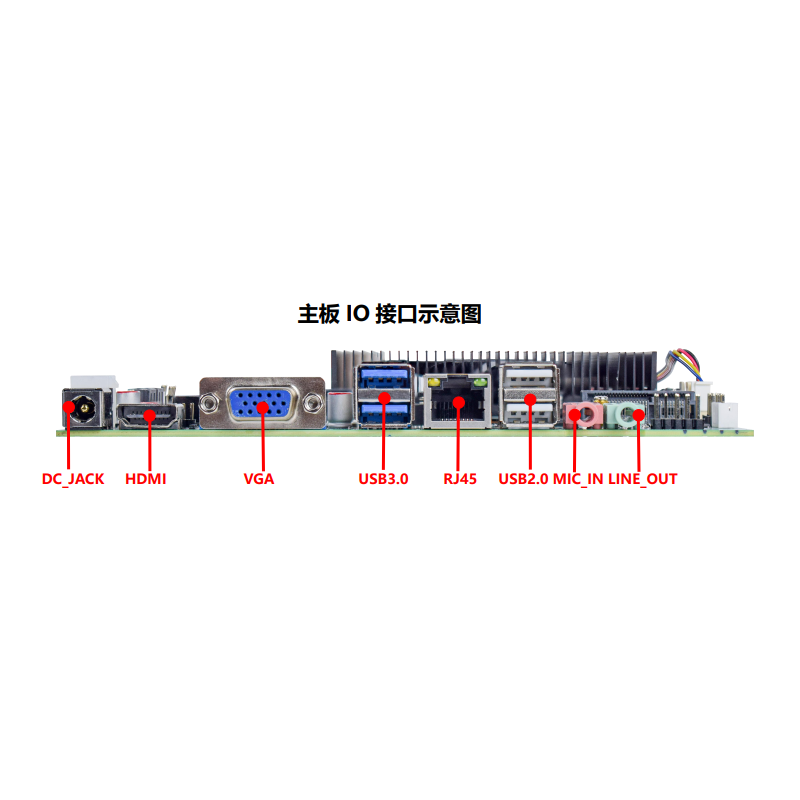

1*DC_JACK（5.5x2.5mm）；1*RJ45（千兆网口）；1*LINE_OUT（3.5mm音频输出）；1*MIC_IN（3.5mm麦克风输入）

其他内置插针

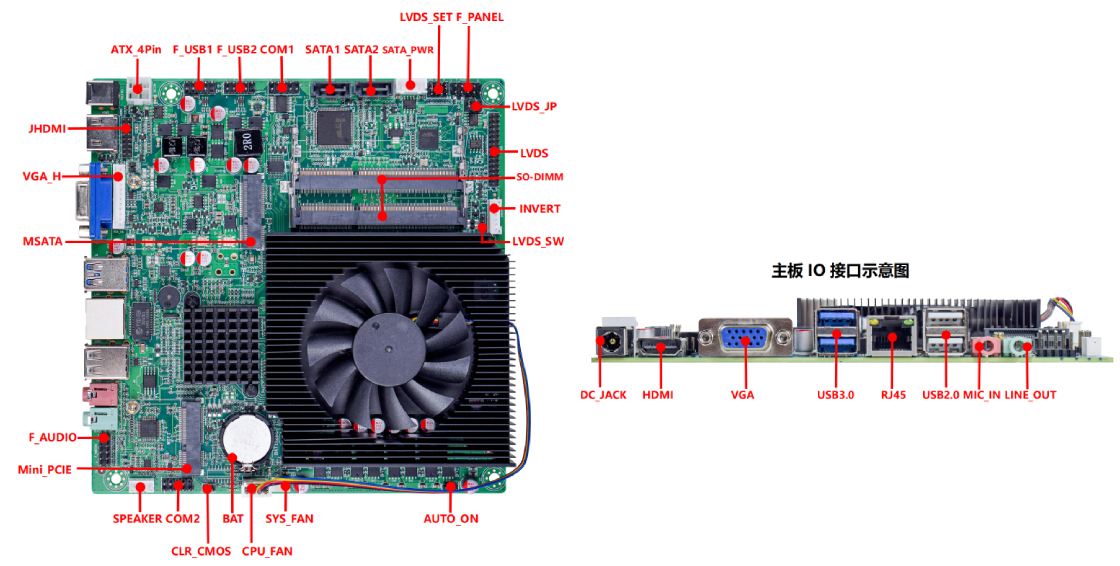

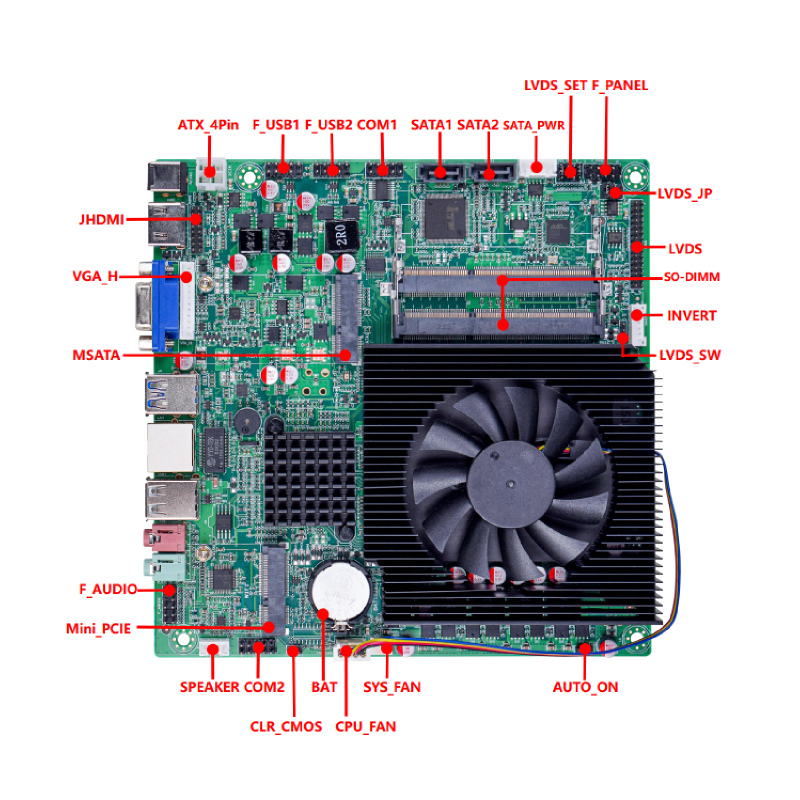

1*ATX_4Pin，2*COM，1*LVDS，1*LVDS_SET，1*INVERT，1*LVDS_JP，1*LVDS_SW,1*AUTO_ON，1*F_PANEL，1*CPU_FAN，1*SYS_FAN，1*F_AUDIO，1*CLR_CMOS，1*SPEAKER，1*SATA_PWR

BIOS

AMI BIOS， 支持上电自启、定时开机等

使用环境

工作温度：0~ 60°C； 工作湿度：5%~95% ，无冷凝；存储温度：-20~70°C

操作系统

支持Windows XP、Windows 7、Windows 8/8.1、Windows 10

CPU平台

参数

AMD A8-Series

CPU型号：A8-4500M
主频：1.9GHz
睿频:2.8GH
4核4线程
CPU功耗：35W
主板满载功耗：约58W

AMD A8-Series

CPU型号：A8-5550M
主频：2.1GHz
睿频:3.1GH
4核4线程
CPU功耗：35W
主板满载功耗：约58W

AMD A10-Series

CPU型号：A10-4600M
主频：2.3GHz
睿频:3.2GH
4核4线程
CPU功耗：35W
主板满载功耗：约58W

主板型号

BJLH-A84500M-L

BJLH-A84500M

BJLH-A85550M

CPU 型号

A8-4500M

A8-5550M

显示

HDMI、VGA、LVDS

HDMI、VGA

HDMI、VGA

USB

2*USB3.0、6*USB2.0

网口

1

串口(RS232)

2

Mini_pcie (WIFI)

1

内存槽

2*SO- DIMM

硬盘接口

1*MSATA、2*SATA3.0

电源

12V
