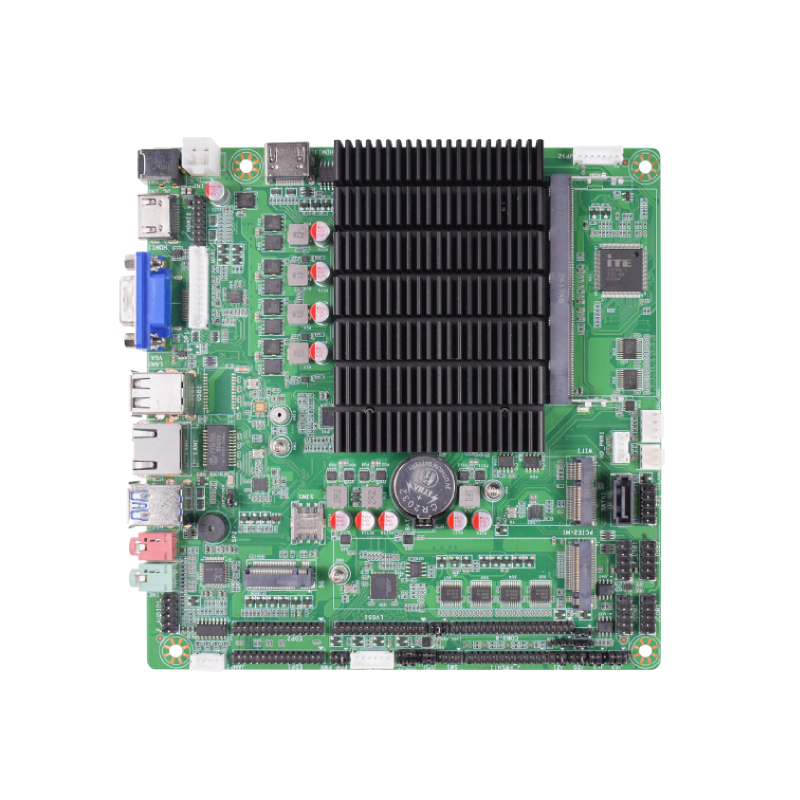

定昌电子 DC-12N V1.0 主板基于 X86 平台的工控，游乐设备解决方案，采用 ITX 170mm×170mm 板型，适配小型化设备,迷你主机等安装需求。搭载4 核 4 线程 Intel N 系列 N100 处理器，主板满载功耗约 28W，支持 Windows 10/11 及 Linux 系统，适配多场景应用。
1、支持 LVDS 1080P@60Hz、HDMI 4K@60Hz、VGA 1080P@60Hz 扩展显示接口，可实现双显、三屏同显异显输出。
2、配备 1×SO-DIMM DDR4 内存槽（最高16GB），3xM.2（分别可扩展SATA3.0/PCIe Gen3 X2、 WIFI6 / 蓝牙、4G/5G 模块），内置1×SATA3.0 SSD固态硬盘接口。
3、IO 接口含 8×USB、千兆网口等，内置插针提供6×COM（支持 RS232/RS485）等，
4、可用于工业控制器工控主机、物联网终端、商显一体机、NAS服务器、迷你主机等行业领域。

价格：

￥0.00

规格：

内存/存储：DDR4最高16GB+M.2(SATA3.0/PCle)

产品特点：

HDMI 4k,VGA/LVDS 1080P,WIFI6,5G

支持系统：

Window11/10，Linux

试用支持：

支持测样1个月

主板尺寸：

ITX 170mm*170mm

主板供电：

12V/ 4A 及以上

硬盘支持：

1*M.2,1*SATA3.0

CPU：

Intel N 系列 N100

网口：

RTL 8111H 千兆

13378450634 规格书下载申请样品

产品保证

源头工厂

退换无忧

1~3年质保

采购简单

资料齐全

技术支持

上一个： DC_AIOM6

下一个： DC_G133

产品详情

安卓固件

Linux固件

国产系统固件

其他固件

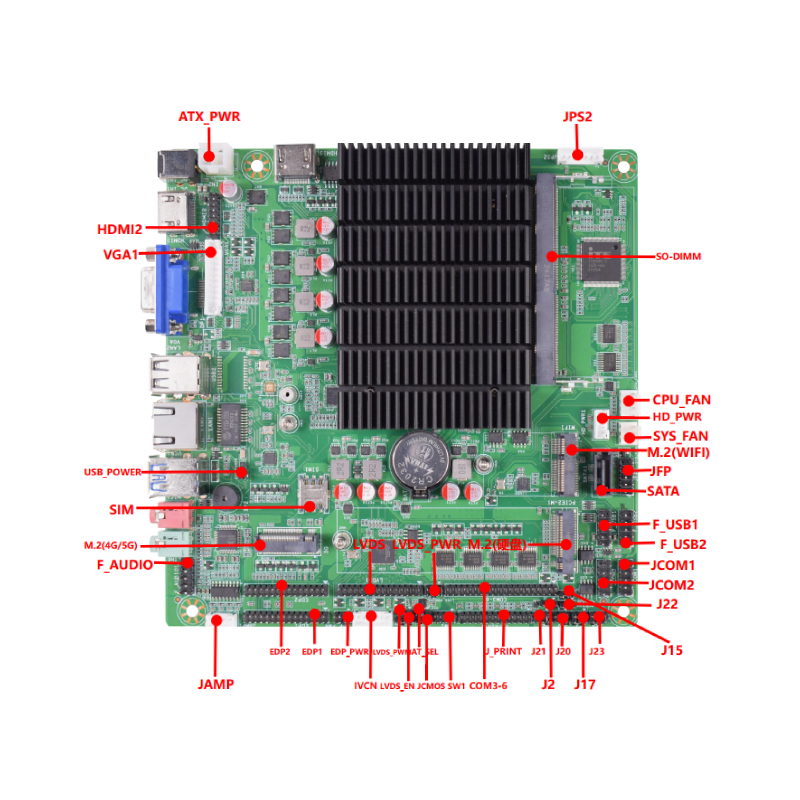

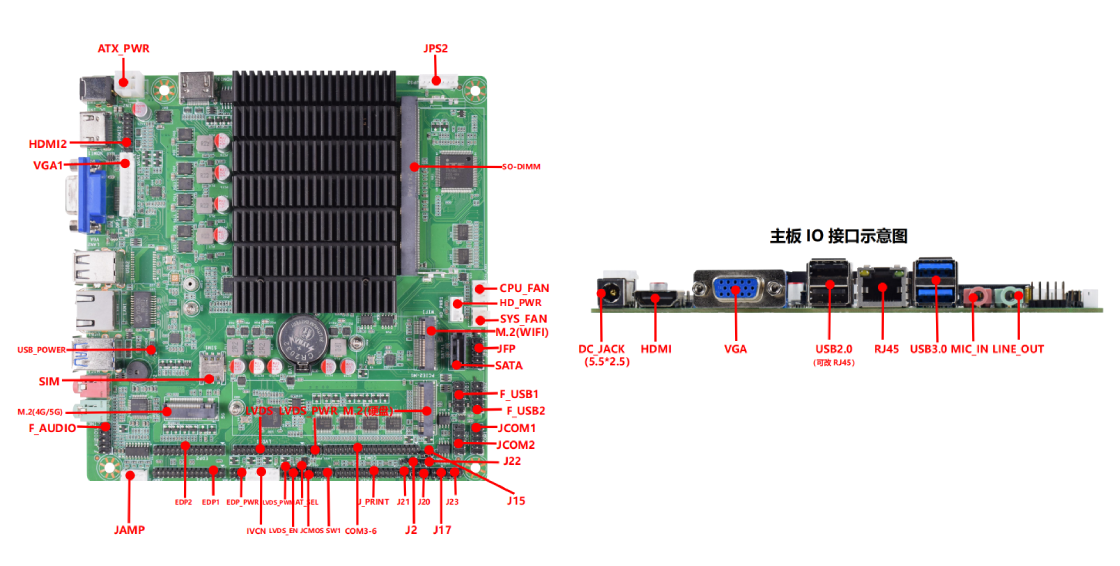

| DC_12N主板接口说明

| DC_12N主板规格参数

主板尺寸	ITX 170mm * 170mm
电源支持	建议12V/ 4A 及以上
处理器	Intel N 系列 N100
芯片组	Intel➅ SOC
内存	1*SO-DIMM DDR4 3200MHz 最大支持 16GB （单内存槽）
显示芯片	集成显卡Intel➅ UHD Graphics
显示输出	IO 接口：1VGA、1HDMI ；内置插针：1LVDS、1HDMI、1*VGA
	VGA/LVDS : 最大支持分辨率 1920*1080@60Hz；HDMI : 最大支持分辨 4K@60Hz
	可支持双显、三显同步/异步输出（复制屏、扩展屏）
USB	（8USB 接口）IO 接口：2USB3.0 、2USB2.0；内置插针：4USB2.0
音频	声卡Realtek ALC897+NS4258，功放支持 5.2W@2Ω；3.2W@4Ω
网卡	RTL 8111H 千兆
存储	1M.2（支持 SATA3.0 或PCIe Gen3 X2 自适应）（2280mm）内置接口：1SATA3.0
扩展槽	1*M.2（支持WIFI+蓝牙模块，支持 WIFI6、CNVi for WIFI）（2230mm）
扩展槽	1*M.2（支持 4G/5G 模块）（2242mm）

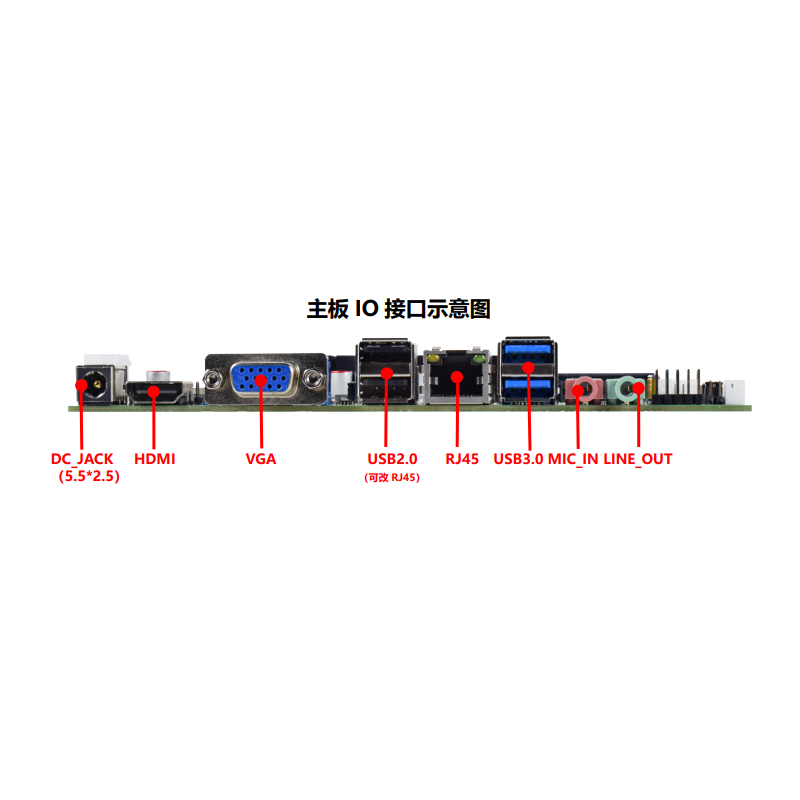

其他IO 接口	1DC_JACK（5.52.5mm）；1RJ45（千兆网口）；1LINE_OUT（3.5mm 音频输出）；1*MIC_IN（3.5mm 麦克风输入）
其他内置插针	1ATX_4Pin，6COM，1J15，117，1J20，1J21，1J22，1J23，1LVDS，1SW1，1IVCN，1J2，1LVDS_EN, 1LVDS_PWM,1JFP，1CPU_FAN，1SYS_FAN，1F_AUDIO，1JCMOS，1AT_SEL，1JAMP，1HD_PWR，2EDP，1EDP_PWR，1*JPS2
BIOS	AMI BIOS 支持上电自启、定时开机等
使用环境	工作温度：-10~ 60°C；工作湿度：5%~95% ，无冷凝；存储温度：-20~70°C
操作系统	支持Windows10、Windows11、Linux

| CPU参数信息

CPU平台	Intel N 系列
CPU	N100
主频	800MHz
睿频	3.4GHz
核数	4
线程	4
CPU功耗（TDP）	6W
主板满载功耗	约28W

| 产品可订购型号（机种板型DC_12N - V1.0）

主板型号	BJLH-N100
CPU	N100
显示	HDMI、VGA、LVDS
USB	2USB3.0、6USB2.0
网口	1
串口(RS232)	6
串口（RS485）	2
并口（LPT）	1
内存槽	1*SO- DIMM
硬盘接口	1M.2、1SATA3.0
M.2 (WIFI)	1
M.2 (4G/5G)	1
电源	12V
