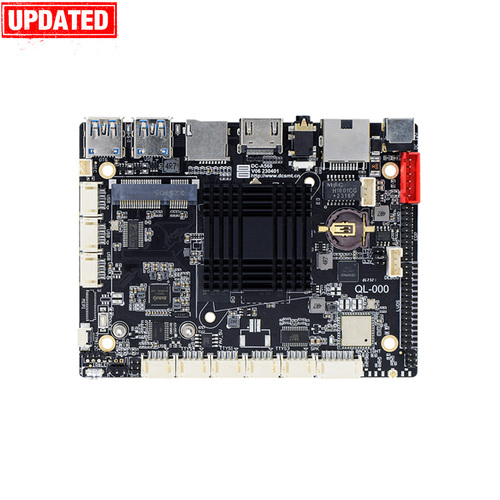

1、DC_A568_V03，瑞芯微RK3568主控（默认商业级，可选工业级RK3568J）。
2、低功耗高性能，集成第3代NPU，内置VOP控制器，支持多屏异显功能，如：双屏同显,异显。3、提供多路显示输出：LVDS/HDMI/MIPI/EDP。
4、支持多路USB/TTL/RS232/485/I2C等外设接口。
5、适配Android/linux/ubuntu/星光麒麟/银河麒麟系统。
6、提供源代码DEMO，适合apk开发。
7、广泛应用于广告机数字标牌，ai智能秤，点歌机，可视对讲机，工控一体机，舞台灯光控台设备等项目开发。

价格：

￥0.00

NPU：

1Tops算力

产品特点：

双屏同显异显

支持系统：

安卓,ubuntu,星光麒麟,银河麒麟

类型：

RK3568

试用支持：

支持测样1个月

主板尺寸：

92*120*14mm

13378450634 在线留言

产品保证

源头工厂

退换无忧

1年质保

官方正品

资料齐全

技术支持

产品详情

资料下载

核心器件
CPU	RK3568，四核 64 位 Cortex-A55，主频最高 2.0GHz
GPU	ARM G52 2EE，支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1，内嵌高性能 2D加速硬件
内存	LPDDR4X 1GB/2GB(默认)/4GB/8GB
Flash 存储器	EMMC 8G(默认)/16/32G/64G/128GB(可选)
存储器扩展	最高支持 128GB 的 TF 卡扩展
显示接口
HDMI OUT 接口	HDMI2.0 最大支持 3840x2160 输出
LVDS 接口	1 个，LVDS 接口（单路，6 位双路，8 位双路），最大支持分辨率 1920×1080
EDP 接口	1 个，最大支持分辨率 1920×1080
MIPI DSI 接口	1 个，最大支持分辨率 1920×1080
音频接口
耳机座接口	1 路麦克风单声道输入（模拟信号输入），1 路音频双声道输出（模拟信号输出）
功放接口	左右双声道输出，支持 8Ω 10W 双喇叭
麦克风接口	1 路麦克风单声道输入（模拟信号输入）
网络支持
以太网	1 个标准 RJ45 接口，1 个 2.0mm-4P 插座，10/100M 自适应以太网
WIFI/蓝牙	板载 WIFI/BT 模块，支持 WiFi 2.4GHz/5GHz 双频 WiFi6（选配），支持 802.11a/b/g/n/ac协议，支持 Bluetooth 4.0（支持 BLE）
移动网络	1 个内置 MINI PCI_E 座插槽，拓展连接 3G/4G 模块，可选GPS，可选4G CAT1，CAT4模块。
基本接口
USB 2.0	5 个 USB Host 接口（1 个外置标准 USB 3.0 座子，4 个 2.0mm-4P 插座），用于外接高清USB 摄像头、传感器、U 盘、键盘鼠标、打印等设备
USB OTG	1 个 USB OTG 接口用于调试系统，更新固件，也可设置为 Host 模式
串口	4 路串口，其中 3 路 TTL（2 路可选配为 RS232 串口，1 路可选配为 RS485 串口），1 路 TTL调试串口，支持传感器接入。
GPIO 口	5 个 IO 口，支持输入、输出使用
板载 RTC	支持实时时钟，1220 纽扣电池供电
定时开关机	支持
硬件看门狗	支持
IIC 接口	1 路标准的 I2C 接口，可用于触摸、通讯，支持陀螺仪等。
红外接收	1 路红外接收头，支持红外遥控功能
其他
操作系统	Android 11（默认）/debian/ubuntu18.04/ubuntu20.04/buildroot
电源插座	1 个外置 DC12V 输入插座（DC-5.5*2.5MM 母座），一个 2.54mm-6P 输入插座
建议电源规格	12V 2-5A（根据外设功率选择）
系统升级	支持 PC/U 盘/TF 卡升级
工作环境
工作温度	0℃～70℃，推荐 5℃～35℃
工作湿度	10％～90％，无凝露
存储温度	-30℃～75℃，推荐常温下存储

序号	类型	项目	下载链接
1	规格书	规格书	下载
2	结构图	结构图	下载
3	固件	固件	下载
4	屏参	屏参	下载
5	工具	平台工具	下载
6	认证资料	认证资料	下载
7	API	API	下载
8	视频教程	视频教程	下载
9	系统功能说明书	固件烧写流程	下载
10	串口说明	串口说明	下载
11	双屏异显	双屏异显	下载
12	双屏双触	双屏双触	下载
13	固件修改工具	固件修改工具	下载

固件变更历史：

固件名称	链接地址	变更历史	变更日期
GB-RK3568-11-220906-135615-AAA.rar	下载	1. 使用新版助手, 修复历史bug, 支持v03 2. 新增4g模块测试ec20 和 ec200 是否正常联网和重连 3. 需要整体功能测试, 并作为公板固件, 需要老化测试开机超过1万次, 是作为新的公板固件使用的	2022/9/6
GB-RK3568-11-220713-151805-AAA.rar	下载	TF 刷固件指示灯交替闪烁提示. 直到刷机完成成功: 常亮 , 失败长灭；拔掉U盘/SD卡板卡自动重启开机；（以方便用户判断固件是否写入成功）sd卡烧写系统时间需要4分钟左右, 具体看sd卡的读写速度	2022/7/14
GB-RK3568-11-220623-144747-AAA.rar	下载	1. 增加导航栏动态配置隐藏导航栏 persist.ztl.systembar=0 禁止下拉状态栏 ro.forbit.showStatusBar=1 使能底部上拉显示导航栏 ro.ztl.canshowSystembar=1 显示隐藏导航栏按钮: persist.ztl.hideBtnSystemBar=1 2.增加背光和 lvds使能延时可以分别设置 3.修复待机时候led 指示灯状态	2022/6/23
