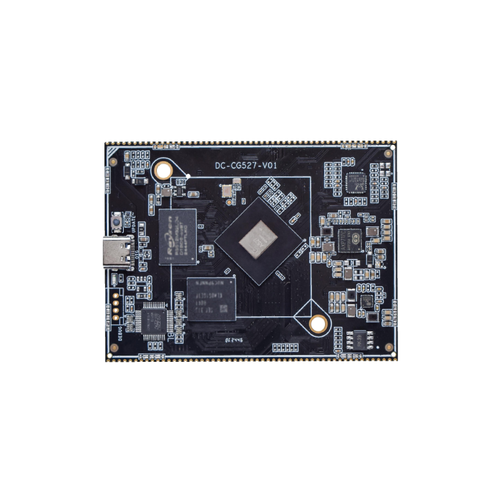

定昌最新推出DC_CG527基于全志A527高性能邮票孔核心板，搭载8核2.0GHz CPU和G57 MC01 GPU，2GB LDPPR4 +16G EMMC的内存存储规格，支持4k解编码器、DI、SmartColor系统，能快速流畅运行在线视频、网页浏览、3D游戏等，具备出色的视频体验。支持安卓13系统应用开发，支持HDMI/MIPI/VGA显示输出接口，采用6层PCB设计做工，板卡小尺寸为80*60*6mm。适用于安卓触摸屏一体机，工业触摸屏HMI，工控设备，医疗保健设备，大型游戏机游艺机游乐设备，瘦客户机虚拟云桌面，智能家居等项目开发。

价格：

￥0.00

规格：

1GB+8G,2GB+16G内存规格

产品特点：

8核邮票孔核心板，4k编解码

支持系统：

安卓13系统

类型：

全志A527

试用支持：

支持测样1个月

主板尺寸：

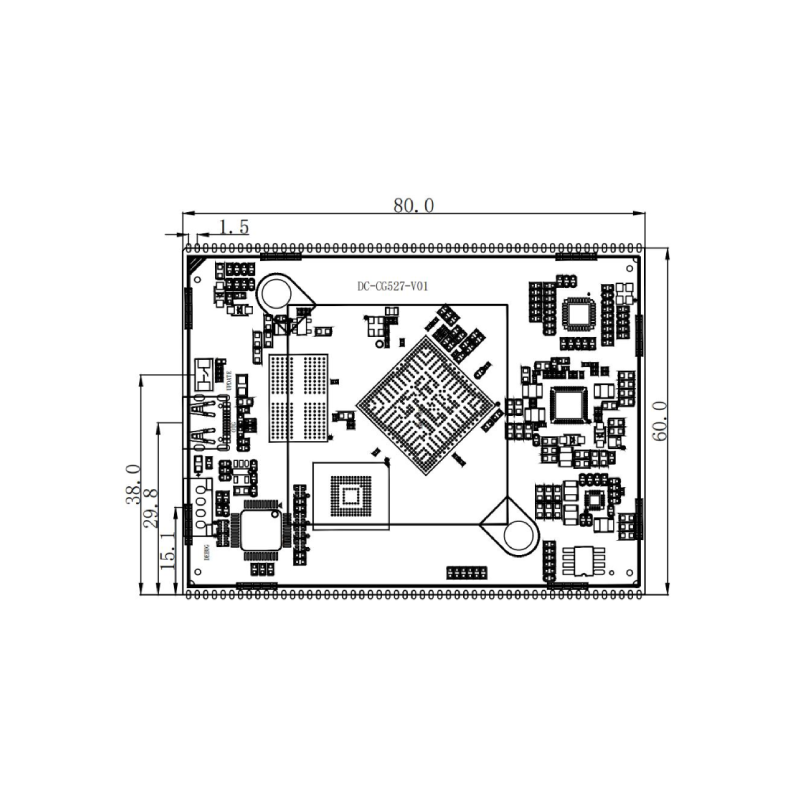

80*60*6mm

13378450634 规格书下载申请样品

产品保证

源头工厂

退换无忧

1~3年质保

采购简单

资料齐全

技术支持

上一个： DC_GMALL_A527

下一个： DC_A568,A566,A288_UN新款公版铝合金工业控制小主机

产品详情

安卓固件

Linux固件

国产系统固件

其他固件

Pin	Net Name	Pad type	IO Pull	Default function description	IO Power domain
1	GND	G		GND
2	GND	G		GND
3	VBUS	P		power input	5V
4	VBUS	P		power input	5V
5	VBUS	P		power input	5V
6	VCC_IO	P		power output	3.3V
7	HDMI-CEC	I/O		PORT_CEC	5V
8	HDMI-SDA	I/O		DDC_SDA	5V
9	HDMI-SCL	I/O	UP	DDC_SCL	5V
10	HDMI-HPD	I/O		PORT_HPD	5V
11	HTX2P	O		HDMI_TX2P	1.8V
12	HTX2N	O		HDMI_TX2N	1.8V
13	HTX1P	O		HDMI_TX1P	1.8V
14	HTX1N	O		HDMI_TX1N	1.8V
15	HTX0P	O		HDMI_TX0P	1.8V
16	HTX0N	O		HDMI_TX0N	1.8V
17	HTXCP	O		HDMI_TXCP	1.8V
18	HTXCN	O		HDMI_TXCN	1.8V
19	PM5/LCS_RST	I/O		LCS_RST	3.3V
20	PG9/BT-UART-CTS	I/O		UART0_CTS	3.3V
21	PG8/BT-UART-RTS	I/O		UART0_RTS	3.3V
22	PG7/BT-UART-RX	I		UART0_RXD	3.3V
23	PG6/BT-UART-TX	O		UART0_TXD	3.3V
24	PG3/WL-SDIO-D1	I/O		WIFI_D1	3.3V
25	PG4/WL-SDIO-D2	I/O		WIFI_D2	3.3V
26	PG2/WL-SDIO-D0	I/O		WIFI_D0	3.3V
27	PG1/WL-SDIO-CMD	I/O		WIFI_CMD	3.3V
28	PG0/WL-SDIO-CLK	I/O		WIFI_CLK	3.3V
29	PG5/WL-SDIO-D3	I/O		WIFI_D3	3.3V
30	AP-CK32K-OUT	I/O		RTC_CLKOUT2	3.3V
31	PM2/BT-RESETN	I/O		BT_RST	3.3V
32	PM4/SBT-WAKE-AP	I/O		BT_WAKE	3.3V
33	PM1/SWL-REG-ON	I/O		WIFI_REG_ON	3.3V
34	PM3/SAP-WAKE-BT	I/O		BT_HOST_WAKE	3.3V
35	PM0/SWL-WAKE-AP	I/O		WIFI_HOST_WAKE	3.3V
36	UART3_RX	I		UART4_RX	3.3V
37	UART3_TX	O		UART4_TX	3.3V
38	UART4_RX	I		UART1_RX	3.3V
39	UART4_TX	O		UART1_TX	3.3V
40	HPOUTR-1	O		HPOUT_R_C
41	HPOUTL-1	O		HPOUT_L_C
42	PF4/SDC0-D3	I/O		SDMMC_D3	3.3V
43	PF3/SDC0-CMD	I/O		SDMMC_CMD	3.3V
44	PF5/SDC0-D2	I/O		SDMMC_D2	3.3V
45	PF1/SDC0-D0	I/O		SDMMC_D0	3.3V
46	PF0/PF4/SDC0-D1	I/O		SDMMC_D1	3.3V
47	PF2/SDC0-CLK	I/O		SDMMC_CLK	3.3V
48	PF6/SDC0-DET	I/O		SDMMC_DET	3.3V
49	PHY_MDI1-			PHY_MDI1-
50	PHY_MDI1+			PHY_MDI1+
51	PHY_MDI0-			PHY_MDI0-
52	PHY_MDI0+			PHY_MDI0+
53	GND	G		GND
54	GND	G		GND
55	PH10	I/O		HP_DET_L	3.3V
56	PH8	I/O		SPK_CTL_H	3.3V
57	PH9	I/O		LED1/PHYAD1	3.3V
58	PH11	I/O		LED0/PHYAD0	3.3V
59	PB12_SDA5_PWM3_SPI1_CLK	I/O		SPI1_CLK	3.3V
60	PB11_SCK5_PWM2_SPI1_SC0	I/O		SPI1_CSN0	3.3V
61	PB14_UART7RX_SDA4_PWM5_ SPI1_MISO	I/O		SPI1_RXD	3.3V
62	PB13_UART7TX_SCK4_PWM4_	I/O		SPI1_TXD	3.3V
	SPI1_MOSI
63	PL9	O	UP	FAN_PWM	3.3V
64	PL8	I/O		RTC_INT_L	3.3V
65	PL3/CPUS-RX	I		USB_HOST_PWREN_H2	3.3V
66	PL2/CPUS-TX	O		USB_HOST_PWREN_H1	3.3V
67	PH3/TWI1-SDA	I/O		I2C1_SDA	3.3V
68	PH2/TWI1-SCK	I/O		I2C1_SCL	3.3V
69	PH4/CTP-INT	I/O		TOUCH_INT	3.3V
70	PL11/IR_INT	I/O	UP	IR_PWM	3.3V
71	PH5/CTP-RST	I/O		TOUCH_RST	3.3V
72	PH1/TWI0-SDA	I/O		I2C4_SDA	3.3V
73	PH0/TWI0-SCK	I/O		I2C4_SCL	3.3V
74	PH12/TWI3-SCK	I/O		VGA_SCL	3.3V
75	PH13/TWI3-SDA	I/O		VGA_SDA	3.3V
76	PI15/TWI2-SCK	I/O		I2C2_SCL	3.3V
77	PI16/TWI2-SDA	I/O		I2C2_SDA	3.3V
78	FEL_UPDATE	I/O	DOWN	UPDATE	1.8V
79	AP-RESET	I/O		RESET	1.8V
80	POWKEY	I/O		PMIC_PWRON	1.8V
81	USB2-DM	O		HOST2_DM	3.3V
82	USB2-DP	O		HOST2_DP	3.3V
83	USB1-DM	O		HOST1_DM	3.3V
84	USB1-DP	O		HOST1_DP	3.3V
85	PB9/DEBUG_TX0	O		DEBUG_TX2	3.3V
86	PB10/DEBUG_RX0	I		DEBUG_RX2	3.3V
87	VGA_HSYNC	O		VGA_HSYNC
88	VGA_VSYNC	O		VGA_VSYNC
89	R_RGB	O		R_RGB
90	G_RGB	O		G_RGB
91	B_RGB	O		B_RGB
92	GND	G		GND
93	MIPI-DSI1-DN3	O		MIPI_TX_D3_N(either VGA or MIPI)
94	MIPI-DSI1-DP3	O		MIPI_TX_D3_P(either VGA or MIPI)
95	MIPI-DSI1-DN2	O		MIPI_TX_D2_N(either VGA or MIPI)
96	MIPI-DSI1-DP2	O		MIPI_TX_D2_P(either VGA or MIPI)
97	MIPI-DSI1-CKN	O		MIPI_TX_CLK_N(either VGA or MIPI)
98	MIPI-DSI1-CKP	O		MIPI_TX_CLK_P(either VGA or MIPI)
99	MIPI-DSI1-DN1	O		MIPI_TX_D1_N(either VGA or MIPI)
100	MIPI-DSI1-DP1	O		MIPI_TX_D1_P(either VGA or MIPI)
101	MIPI-DSI1-DN0	O		MIPI_TX_D0_N(either VGA or MIPI)
102	MIPI-DSI1-DP0	O		MIPI_TX_D0_P(either VGA or MIPI)
103	GND	G		GND
104	OTGDP			Test points
105	OTGDM			Test points
106	GND	G		GND
