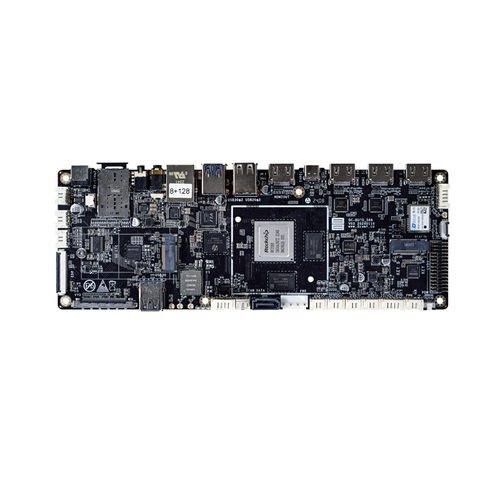

DC-BOYO-588


1、RK3588 2.4G 八核高频主控,支持3路HDMI IN 4K屏,1路HDMI OUT 8K屏。
2、针对线上线下直播机,会议视频终端进行优化,提供VBYONE 4K屏超高清接口,为抖音等常见直播,录播等软件APP应用及AI算法提供上层应用及底层开发支持,支持二开。
3、网络支持:包括双频WIFI,4G,5G模组,GPS,1路千兆网口。
4、支持PDM麦克风双声道输入,功放双喇叭输出。
5、提供LED补光灯,支持夜间直播功能,已适配5000W索尼超高清摄像头。
6、大容量SATA硬盘或固态支持。
7、高达9路USB接口,2路TTL串口,支持1路触控I2C。
8、可选配硬件看门狗,定时开关机,红外等功能。
9、八层PCB优良做工,定昌自主研发与生产制造。
10、另有直播机整机方案,欢迎咨询。
价格
0.00
规格 4+16,32,64GB,128G内存
NPU 6Tops算力
产品特点 3路HDMI IN 4K,1路HDMI OUT 8K,1路VBYONE 4K
支持系统 安卓,linux系统,ubuntu,debian,qt,buildroot
类型 RK3588
试用支持 支持测样1个月
产品保证
源头工厂
退换无忧
1年质保
官方正品
资料齐全
技术支持
产品详情
资料下载



核心器件
CPURK3588,八核 64 位(4xCortex-A76+4xCortex-A55),8nm 先进工艺,主频最高 2.4GHz
GPUARM Mali-G610 MP4 四核 GPU,支持 OpenGL ES3.2 / OpenCL 2.2 / Vulkan1.1, 450 GFLOPS,NPU 算力高达 6 TOPS,支持 INT4/INT8/INT16 混合运算,
NPU可实现基于 TensorFlow / MXNet / PyTorch / Caffe 等系列框架的网络模型转换
运行内存4GB/8GB/16GB 64bit LPDDR4/LPDDR4x/LPDDR5 (最高可配 16GB)
内部存储器eMMC 16G/32G/64G/128G
存储器扩展最高支持 128GB 的 TF 卡扩展
显示接口
HDMI IN 接口3 个,最大支持分辨率 4K
HDMI OUT 接口1 个,最大支持分辨率 8K
LVDS 接口1 个,最大支持分辨率 1080P
EDP 接口1 个,最大支持分辨率 4K
V-by-One 接口1 个,最大支持分辨率 4096×2160@60Hz
MIPI DSI 接口1 个,最大支持分辨率 4K
音频接口
LINE IN 接口1 路双声道音频输入
LINE OUT 接口1 路双声道音频输出
PDM 麦克风接口1 路麦克风双声道输入(模拟信号输入)
功放接口左右双声道输出,支持 8Ω 10W 双喇叭
网络支持
以太网1 个标准 RJ45 接口,10/100/1000M 自适应以太网
WIFI/蓝牙板载 WIFI/BT 模块,支持 WiFi 2.4GHz/5GHz 双频 WiFi6,支持 802.11a/b/g/n/ac 协议,支持 Bluetooth 5.0(支持 BLE)
移动网络1 个内置 MINI PCI_E 座插槽,拓展连接 3G/4G 模块
基本接口
USB2.05 个 USB Host 接口(3 个 2.0mm-4P 插座,1 个外置标准 USB2.0 双层座子),用于外接高清 USB 摄像头、U 盘、键盘鼠标等设备
USB3.03 个 USB Host 接口(1 个外置标准 USB3.0 座子,1 个外置标准 USB3.0 双层座子),用于外接高清 USB 摄像头、U 盘、键盘鼠标等设备
USB OTG1 个 USB OTG 接口(标准 Type C 母座)用于调试系统,更新固件,也可设置为 Host 模式
串口2 路串口,其中 1 路 TTL 串口,1 路 TTL 调试口
GPIO 口1 个,支持输入/输出使用
IIC 接口1 路标准的 I2C 接口,可用于触摸、通讯
板载 RTC支持实时时钟,通过 RTC 电池座连接纽扣电池供电
定时开关机选配
硬件看门狗选配
红外接收选配
红外遥控开机选配
其他
操作系统Android 12(默认)/debian/ubuntu18.04/ubuntu20.04/buildroot
电源插座1 个外置 DC12V 输入插座(DC-5.5*2.5MM 母座),1 个 2.0mm-4P 插座
建议电源规格12V 2-5A(根据外设功率选择)详情请看第六章
系统升级支持 PC/U 盘/TF 卡升级
工作环境
工作温度0℃~70℃,推荐 5℃~35℃
工作湿度10%~90%,无凝露
存储温度-30℃~75℃,推荐常温下存储


序号类型项目下载链接备注
1规格书规格书下载
2结构图结构图下载
3固件固件下载
4屏参屏参下载
5工具平台工具下载
6认证资料认证资料下载
7APIAPI下载
8视频教程视频教程下载
9系统功能说明书固件烧写流程下载
10串口说明串口说明下载
11双屏异显双屏异显下载
12双屏双触双屏双触下载
13固件修改工具固件修改工具下载
