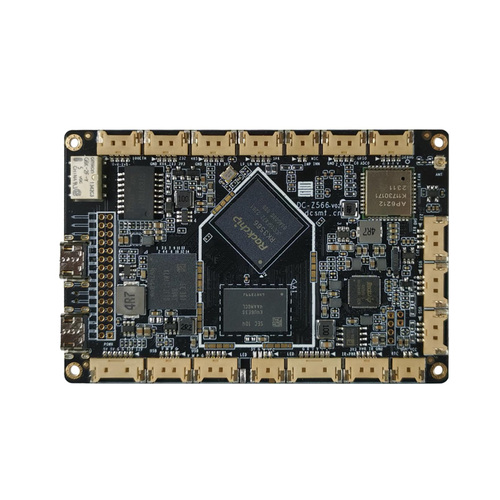

DC_Z566


定昌自主研发与生产制造的RK3566门禁闸机,门口机,会议门牌刷脸通行安卓11平台开发主板,已板载继电器、 4路LED 补光灯接口,支持USB(type-c)、TTL、RS485、232、I2C 扩展接口,内置8M@30fps ISP,可接入人脸双摄像MIPICSI及人脸算法芯片,建议搭配MIPI DSI液晶屏做开发,可外接100M POE,板载6路USB,4路串口,1路I2C可接入触摸屏,1路红外遥控。
价格
0.00
规格 1+8G,2+8G,4+16,32,64G
NPU 1Tops算力
产品特点 type-c,双MIPICSI,继电器,POE供电
支持系统 Android 11(默认)/debian/ubuntu18.04
类型 RK3566
试用支持 支持测样1个月
主板尺寸 93*60*7mm
产品保证
源头工厂
退换无忧
1年质保
官方正品
资料齐全
技术支持
产品详情
资料下载
核心器件详情规格
CPU四核 64 位 Cortex-A55,主频高达 1.8GHz
GPUARM G52 2EE,支持 OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1。
内存LPDDR4X 1GB/2GB(默认)/4GB
存储器EMMC 8G(默认)/16/32G/64G(可选)

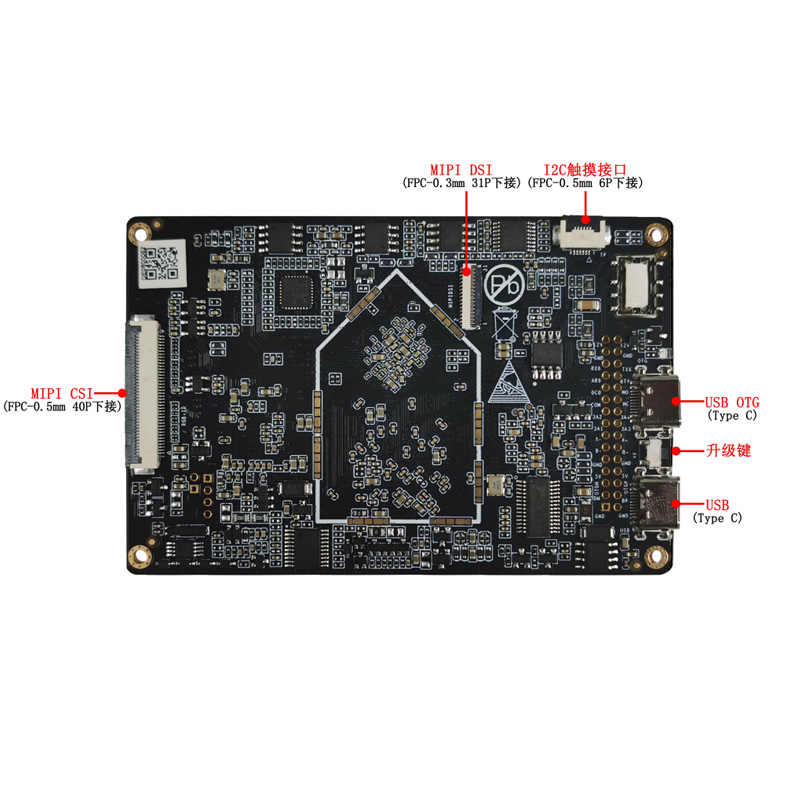

显示接口
MIPI 接口1 个,支持 4-lane MIPI-DSI ,最大支持 1920*1080 输出
音频接口
MIC 接口1 路麦克风单声道输入(模拟信号输入)
功放接口功放输出,支持 4Ω 3W 双喇叭
网络支持
以太网10/100M 以太网(需转接线外接)
WIFI/蓝牙板载 WIFI/BT 模块,支持 WiFi 2.4GHz/5GHz(5GHz 选配),支持 802.11a/b/g/n/ac 协议
其他接口
USB2.05 路 USB Host 接口(其中 4 路 1.25mm-4P 插座,1 个标准 Type C 母座),用于外接高清USB 摄像头、U 盘、键盘鼠标等设备
USB OTG1 路 USB OTG 接口(1 个标准 Type C 母座)用于调试系统,更新固件,也可用于 Host 模式
串口1 路 TTL 调试串口,1 路 RS485 串口,2 路 RS232 串口
IIC 接口1 路标准的 I2C 接口,用于触摸接口
板载 RTC板载 RTC(需外接 2.6-5V 电源供电)
MIPI 摄像头支持 MIPI 摄像头输入
红外接收预留 1 路红外接收头,支持红外遥控功能
LED 补光灯4 路补光灯,其中 3 路 12V 恒压,1 路 0.5A 恒流。
继电器1 路继电器
其他
操作系统Android 11(默认)/debian/ubuntu18.04
输入电源5V 2-3A
系统升级支持 PC、U 盘升级
硬件看门狗支持
工作环境
工作温度0℃~70℃,推荐 5℃~35℃
工作湿度10%~90%,无凝露
存储温度-30℃~75℃,推荐常温下存储


序号类型项目下载链接备注
1规格书规格书下载
2结构图结构图下载
3固件固件下载
4屏参屏参下载
5工具平台工具下载
6认证资料认证资料下载
7APIAPI下载
8视频教程视频教程下载
9系统功能说明书固件烧写流程下载
10串口说明串口说明下载
11双屏异显双屏异显下载
12双屏双触双屏双触下载
13固件修改工具固件修改工具下载
